מיכון עזר לאסיף אבטיחים בתוך מנהרות

מיטב מאור¹, יוסי קשתי², ליעד רשף², עדי סויסה³

¹מדריך מיכון וטכנולוגיה, שה"מ, משרד החקלאות וביטחון המזון

 ²המכון להנדסת מערכות חקלאיות וביולוגיות, מנהל המחקר החקלאי – מכון וולקני

³מדריכת גידול ירקות, שה"מ, משרד החקלאות וביטחון המזון

קרן מחקרי שה"מ, תוכנית מס '24-21491 – דו"ח מסכם 2025

תקציר

היקף גידול אבטיח במנהרות עבירות בערבה בעונת האביב עומד על כ-4,100 דונם. הגידול נשתל בחורף, ולכן נדרש לגדלו במנהרות המכוסות ביריעות פוליאתילן, כדי להגן על הצמחים. גידול אבטיחים בתוך מבנה, בהשוואה לגידול בשטח פתוח, מקשה על מלאכת האיסוף, ולכן נדרשות יותר ידיים עובדות.

הצעת המחקר מכוונת לפיתוח שיטה לייעול של טכניקת איסוף האבטיחים ממנהרות הגידול במטרה להפחית כוח אדם, להגביר תפוקות ולהקטין עלויות.

במסגרת המחקר בוצעו התאמות למיכון קיים כדי לנסות לייעל את עבודת אסיף האבטיחים ממנהרות. תרומת השימוש במיכון מבחינה כלכלית תיבחן בהשוואה לשיטת האסיף הידני המקובל.

בשנת המחקר הראשונה נבחנה ההיתכנות לשימוש בטכנולוגיות שונות לאיסוף אבטיחים ממנהרות ונבחרה טכנולוגיה אחת ליישום, שאותה נבחן בשדה בשנת המחקר השנייה.

מבוא

גידול  האבטיח בעולם  בכלל, ובישראל  בפרט, מתבצע בדרך כלל בשטחים פתוחים.  מרבית ימי העבודה בגידול מושקעים בקטיף. בשטחים הפתוחים הקטיף מתבצע בעזרת מסוע עזר נישא המופעל על ידי טרקטור.

המסוע משנע את האבטיחים לעגלות הובלה, כך שמפחית את עומס העבודה על עובדי הקטיף, מייעל את עבודתם ומעלה את התפוקה. בגידול אבטיחים במנהרות עבירות לא ניתן להפעיל טרקטור  כזה  בתוך המנהרה.

היקף גידול האבטיח במנהרות עבירות בערבה בעונת האביב נאמד ב-4,100 דונם. צמחי הגידול נשתלים בחורף, ולכן נדרש לגדלם בתוך מנהרות עבירות המכוסות ביריעות פוליאתילן לשם  הגנה  עליהם. שיטת הקטיף הרווחת היום בקרב מגדלי האבטיחים במנהרות, היא הוצאת הפרי הנקטף באופן ידני דרך דופן המנהרה והעמסתו על מכלי דולב הנישאים על עגלות רתומות לטרקטור,  אשר נע בשביל שבין שתי מנהרות סמוכות.  פעולה זו דורשת מספר גדול יחסית של עובדים ומכבידה על החקלאי בתהליך הקטיף, המיון והאריזה, ולכן נדרש למצוא פתרון טכני שייעל את תהליך הקטיף ויקטין את עלויות הייצור.

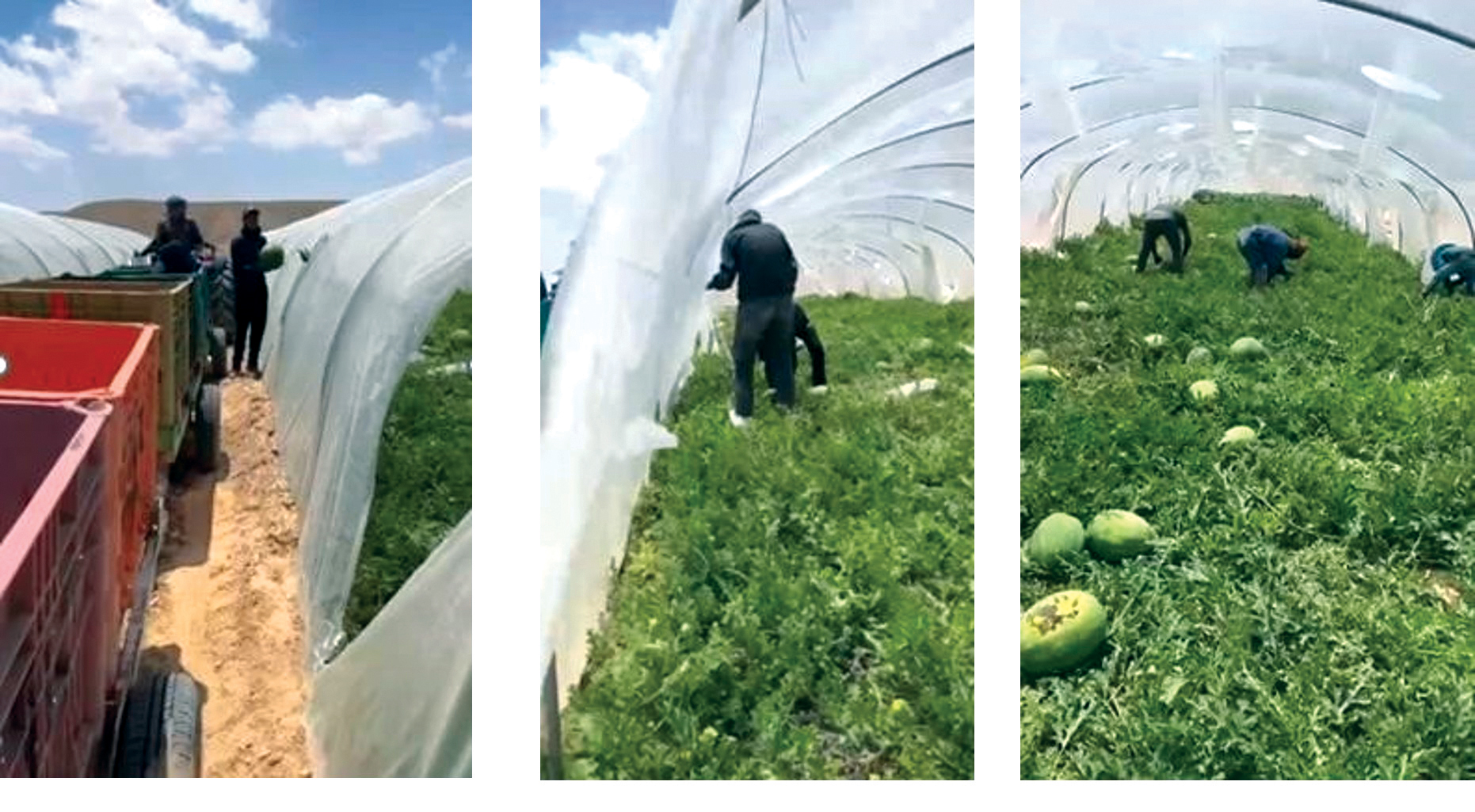

אסיף האבטיחים ממנהרות נעשה על ידי שלושה צוותים של עובדי קטיף: הקוטפים, האוספים והמעמיסים. צוות הקוטפים – קטיף האבטיחים הוא סלקטיבי, ולכן צוות הקוטפים יכלול שלושה עובדים מנוסים, המתמחים בזיהוי אבטיחים בשלים. הקוטפים הולכים לאורך המנהרה, בוחנים את האבטיחים, קוטפים את אלה הבשלים ומגלגלים אותם על הקרקע לכיוון דופן המנהרה (איור 1). בסיום עבודתם האבטיחים הבשלים סדורים בטור לאורך אחת מדפנות המנהרה.

צוות האוספים – כולל שני עובדים ההולכים לאורך דופן המנהרה. עובד אחר מרים אבטיח תורן מטור האבטיחים ומוסר אותו לעובד השני הסמוך אליו, שמעביר אותו דרך דופן המנהרה לעובד מהצוות השלישי שנמצא בשביל מחוץ למנהרה. האבטיחים מועברים דרך פתחים בדופן המנהרה שנפתחו מבעוד מועד למטרה זו (איור 2).

צוות המעמיסים – מורכב משלושה עובדים: מפעיל הטרקטור, עובד שני, הנמצא בשביל שמחוץ למנהרה, מקבל את האבטיח התורן מהאוספים ומוסר אותו לעובד השלישי, הנמצא על אחת מהעגלות, והוא זה שמניח אותו באחד מהדולבים (איור 3).

במשק שבו נערך המחקר עובדים בעונת הקטיף חמישה צוותי קטיף, הכוללים חמישה עובדים, ובסך הכול יש במשק 25 עובדי קטיף. מדובר במספר עובדים רב שעל מנהל המשק לרכז בעונת הקטיף, דבר המגביל אותו בביצוע פעולות נוספות הנדרשות במשק בו-זמנית.

מטרת המחקר: תכנון ופיתוח מיכון ייעודי או התאמת מיכון קיים לטובת ייעול אסיף אבטיחים הגדלים במנהרות עבירות.

שיטות וחומרים

המחקר והפיתוח התבצעו במושב חצבה במשק מונט-מיכאלי, שבו מגדלים אבטיחים במנהרות עבירות בשטח שגודלו 750 דונמים. מנהרה עבירה בנויה מטור של צינורות קשתיים קבועים באדמה המהווים את שלד המבנה, ועליהם פרושה יריעת ניילון. רוחב מנהרה: 6.40 מטרים; אורך המנהרה: 100 מטר; וגובהה: 2.5 מטרים. בין כל שתי מנהרות משאירים שביל ברוחב 2 מטרים. הצמחים נשתלים במנהרה בשתי שורות,  במרווח של 4 מטרים ביניהן. בזמן הקטיף כל שטח המנהרה מכוסה בצומח ובאבטיחים המפוזרים באקראי במרחביה.

במהלך הלימוד וחקירת הבעיה הועלו בשיתוף החקלאי כמה אפשרויות של שיטות וטכנולוגיות המתאימות לייעול עבודת אסיף האבטיחים במנהרות עבירות, והן מפורטות להלן.

1. קומביין ייעודי לאיסוף האבטיחים מהקרקע בשביל שבין שתי מנהרות, בדומה לאסיף אבטיחים לגרעינים בשטח פתוח. הוצאת האבטיחים מהמנהרה לשביל שבין המנהרות תמשיך להתבצע בידיים.
2. מסוע  קל משקל, שינוע בתוך כל מנהרה על גבי מסילות קבועות שיחוברו לצינורות המבנה. המסוע ינויד ממנהרה אחת לאחרת בידיים.

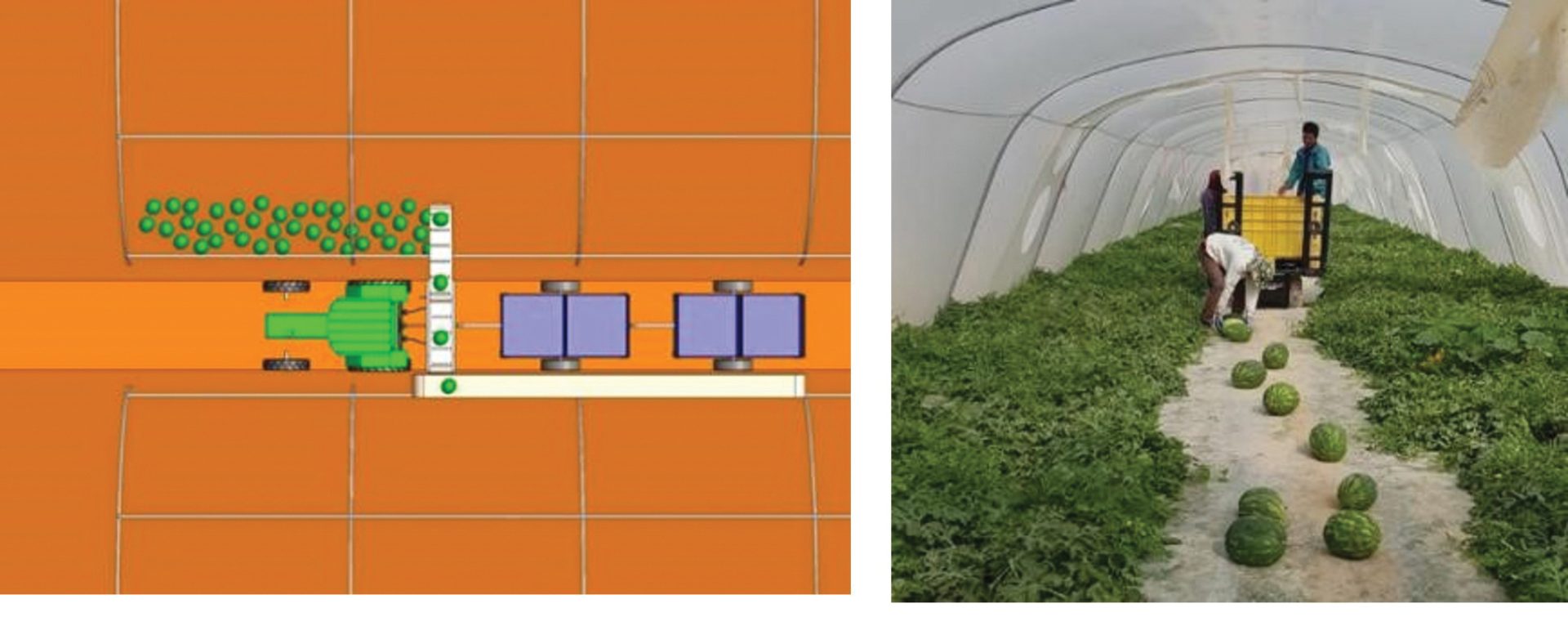

3. עגלה חשמלית, שעליה מכל דולב יחיד,  אשר תנוע במרכז המנהרה, על שביל שיפונה מצמחים בידיים לפני הקטיף (איור 4).
4. מתקן בעל מסוע רוחבי עם יכולת תנועה לצדדים, הרתום לטרקטור ב-3 נקודות. הטרקטור עם המסוע ינוע בשביל שבין המנהרות ויגרור אחריו עגלות עם מכלי דולב. מול כל פתח בדופן המנהרה ייעצר הטרקטור, המסוע יוחדר למנהרה דרך הפתח,  ועליו יועמסו  האבטיחים באופן  ידני על ידי עובד אחד שיוצב בתוך המנהרה.  המסוע ישנע את האבטיחים הקטופים אל מכלי הדולב שעל העגלות, שם יניח עובד נוסף את האבטיחים בתוך הדולבים (איור 5).

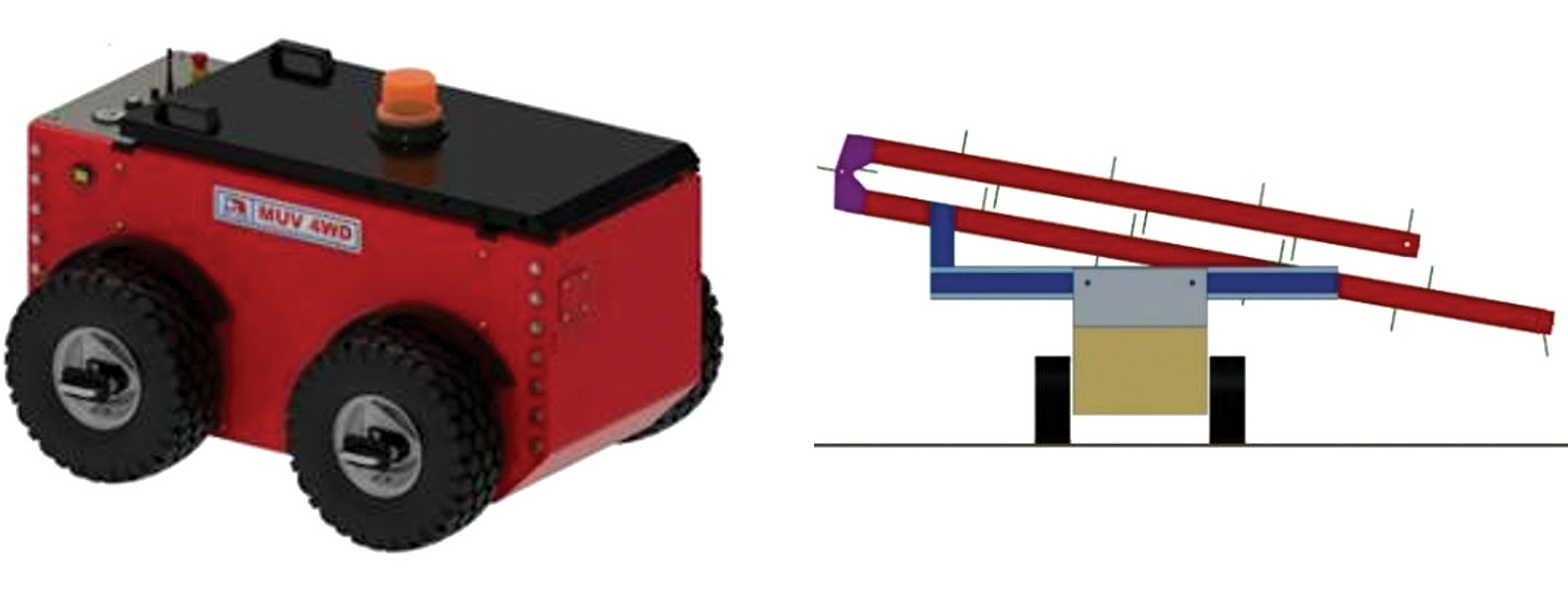

5. עגלה חשמלית עם מסוע רוחבי מתקפל בעל יכולת תנועה לצדדים. העגלה תנוע בשביל שיפונה במרכז המנהרה מבעוד מועד. האבטיחים הקטופים יועמסו ידנית על המסוע, שיוציא אותם דרך הפתחים הקבועים בדופנות המנהרה אל השביל שבין שתי מנהרות סמוכות. עובד שיוצב בשביל יקבל את האבטיחים ויניח אותם במכלי הדולב (איור 6).
6. גורר חשמלי ייעודי בעל כושר גרירה גבוה ויכולת תנועה בשטח חקלאי לא ישר, עם מהמורות וקרקע רטובה. הגורר החשמלי יגרור 2 עד 3 עגלות עם 4-6 מכלי דולב וינוע במרכז המנהרה בשביל שיפונה מצמחים מבעוד מועד (איור 7). עובדים שיתלוו לגורר יעמיסו את האבטיחים על מכלי הדולב.

חלק מהפתרונות המכניים, שתוארו לעיל, הודגמו בעזרת הדמיה בתוכנת תיב"מ, לצורך הבנת המורכבות של הפתרון והערכת ההיתכנות ליישומו במשק. מניתוח היתרונות והחסרונות של כל פתרון ומשיקולי עלות ותועלת, הוחלט לקדם ולפתח את הפתרון המוצע בסעיף 6 לעיל, כלומר את התאמת הגורר החשמלי לתנאי המנהרה העבירה. הפיתוח יתבסס על גורר חשמלי, המשמש לשינוע עגלות נגררות גדולות וכבדות בשטחי תפעול במפעלי תעשייה שונים. ההנחה היא שהתאמת גורר קיים תקצר את זמן הפיתוח ותוזיל את עלותו.

לשם כך, נמצאה בארץ חברה המתמחה בפיתוח, ביבוא וביישום פתרונות הנדסיים לתעשייה בישראל.

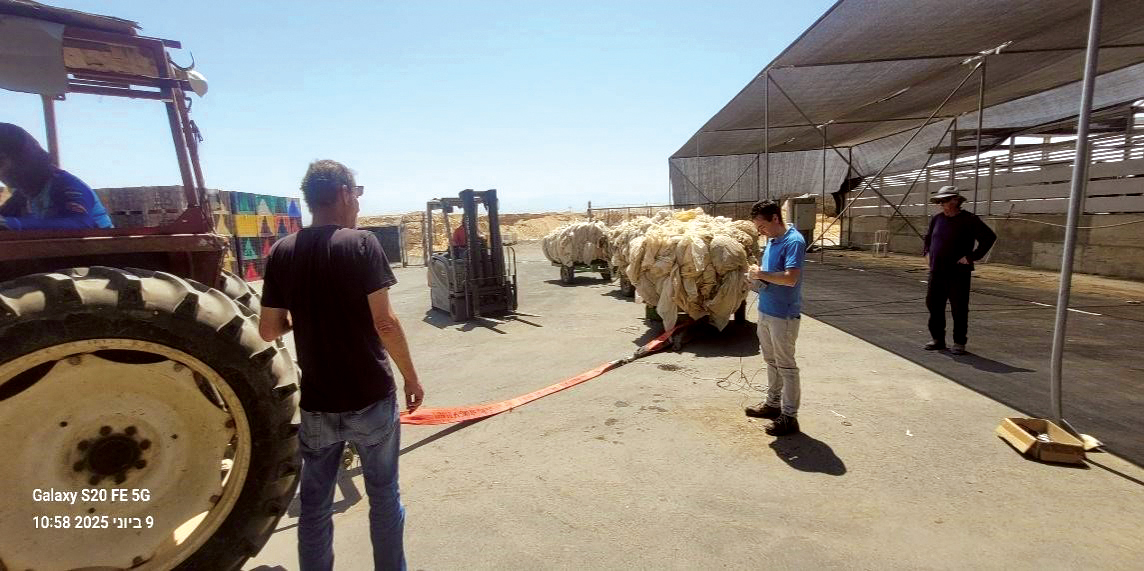

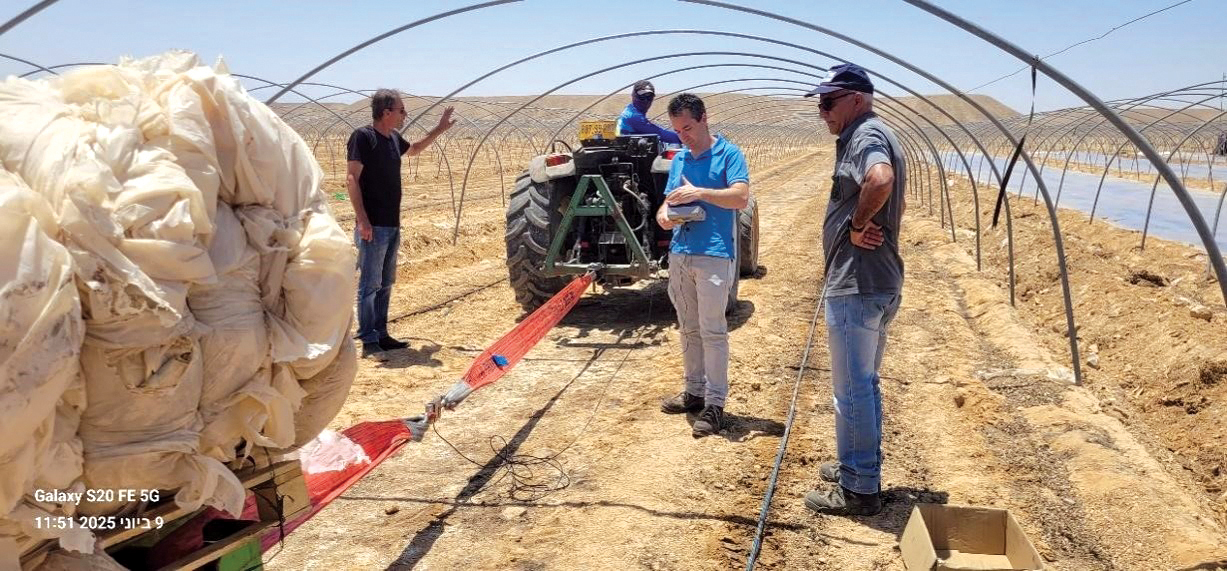

בשלב הראשון הוגדר מפרט טכני לגורר חשמלי לגרירת עגלות עמוסות אבטיחים. להשלמת המפרט ולצורך הגדרת כוח הגרר הנדרש מהגורר בדרכים שונות, נערכו בשדה מדידות כוח גרר של 3 עגלות עם 6 מכלי דולב עמוסים במשקל כולל של כ-2.5 טון. המדידות נערכו בדרך סלולה ובשטח החקלאי בתוך מנהרה. הבדיקה נעשתה בעזרת טרקטור שנרתם ל-3 עגלות עמוסות במשקל 2.5 טון באמצעות מתמר כוח (איור 8 ואיור 9).

תוצאות ודיון

מפרט טכני לגורר חשמלי במנהרות עבירות:

• הנעה חשמלית עם סוללות נטענות.
• הפעלה וניהוג בעזרת שלט רחוק.
• כושר גרירה של עגלות במשקל כולל של 2.5 טון.
• מערכת הסעה זחלית.
• יכולת עבודה במשך 8 שעות בין טעינות.

בבדיקת הגרירה נמצא שנדרש כוח גרר של 100 ו-150 ק"ג לגרירת 3 עגלות במשקל 2.5 טון בדרך סלולה ובדרך החקלאית, בהתאמה. עוד נמצא שהדרכים החקלאיות בדרך למנהרות ובתוכן אינן ישרות, ולעיתים אף רטובות ובעלות אחיזה נמוכה. לפיכך, הוחלט לבחור בגורר תעשייתי עם מערכת הסעה זחלית.

חיפוש ברשת האינטרנט העלה גורר מתוצרת חברה המתמחה בייצור גוררים חשמליים לתעשייה. בשלב זה נערכות פעולות ליבוא גורר אחד לארץ. בשנת המחקר הבאה הגורר יותאם לגרירת עגלות במנהרות במשק מונט-מיכאלי.

הבעת תודה

המחברים מבקשים להודות לקרן מחקרי שה"מ – על הסיוע במימון המחקר.

לחקלאי אלירן אטיאס ממשק מונט-מיכאלי – על הייעוץ המקצועי, הליווי והבדיקות שנעשו בשדות המשק.

לנדב אשכנזי ולאביטל גולדשטיין מחברת בריזה הנדסה – על התכנון והבדיקות המקדימות לקראת הבאת המכונה הייעודית והתאמתה לדרישות.
